РАСЧЕТ КОНСТРУКЦИЙ СОСУДОВ И АППАРАТОВ НА ПРОЧНОСТЬ И УСТОЙЧИВОСТЬ

Программа «ПАССАТ» предназначена для расчета прочности и устойчивости сосудов, аппаратов и их элементов с целью оценки несущей способности в рабочих условиях, а также в условиях испытаний и монтажа.

Программа состоит из ядра – базового модуля «ПАССАТ», который осуществляет расчет прочности и устойчивости горизонтальных и вертикальных сосудов и аппаратов по отечественным нормативным документам.

Расчет на прочность и устойчивость аппаратов колонного типа с учетом ветровых нагрузок и сейсмических воздействий осуществляется с помощью модуля «ПАССАТ-Колонны».

Дополнительной функцией является расчет штуцера в обечайки и выпуклые днища, а также соединений арматурных фланцев от воздействия давления и внешних нагрузок по зарубежным документам (модуль «ПАССАТ-Штуцер»).

ПАССАТ применяется при проектировании и проведении поверочных расчетов объектов в нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других отраслях промышленности. Программа, по выбору пользователя, имеет русскоязычный или англоязычный интерфейс. Отчеты о результатах расчета формируются на том же языке, что и интерфейс пользователя.

Программа рекомендована к применению Ростехнадзором.

Расчеты производятся поэлементно, и включают в себя:

• цилиндрические обечайки (гладкие и подкрепленные кольцами жесткости);
• конические переходы;
• приварные днища и отъемные днища и крышки (сферические, эллиптические, торосферические, конические, плоские (в том числе с ребрами жесткости), сферические неотбортованные);
• седловые опоры и цилиндрические обечайки в местах их опирания в случае горизонтальных сосудов и аппаратов;

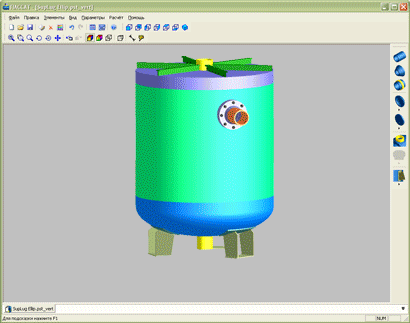

• цилиндрические обечайки и днища в местах опирания на опорные стойки и лапы в случае вертикальных сосудов и аппаратов;
• укрепление отверстий;
• отводы;
• врезки (штуцера) в обечайки и выпуклые днища;
• фланцевые соединения;

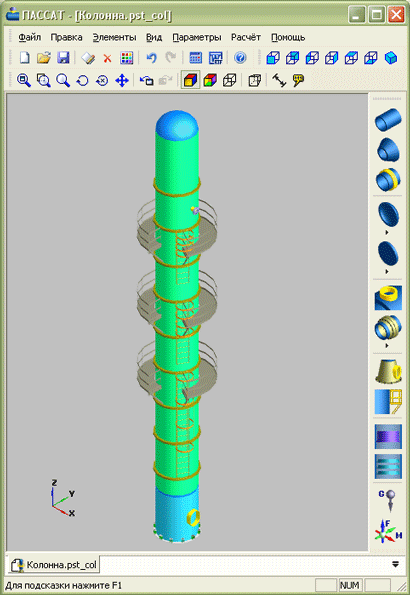

• элементы аппаратов колонного типа от ветровых и сейсмических воздействий, в том числе установленных на постаменте;
• опорные обечайки аппаратов колонного типа;

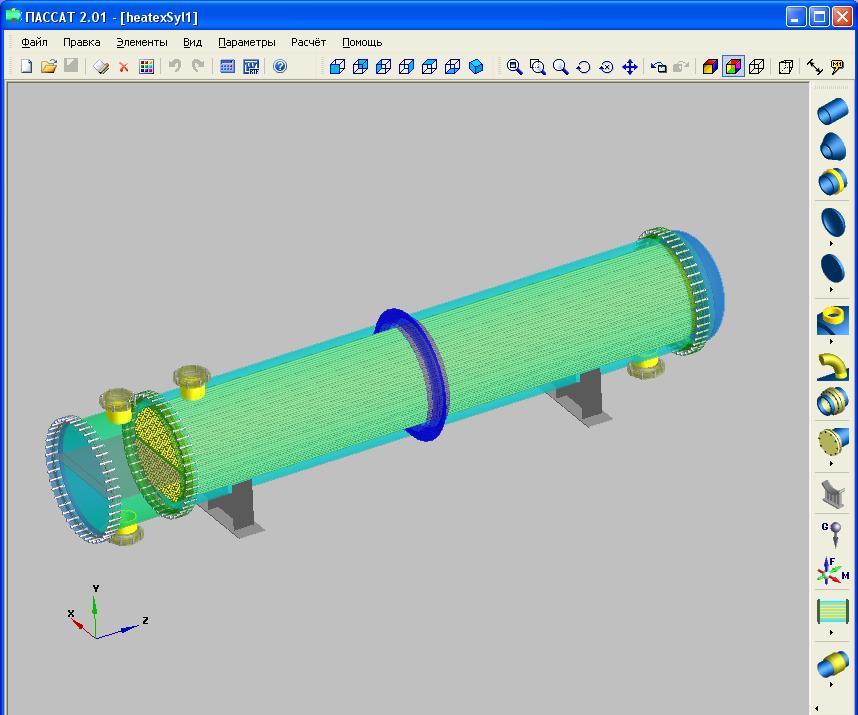

• трубные решетки, кожух, трубы, компенсатор, расширитель, плавающая головка теплообменных аппаратов;
• элементы сосудов и аппаратов с рубашками (цилиндрической, U-образной, частично охваченные рубашками, со змеевиковыми и регистровыми каналами).

Выполняемые функции

Базовый модуль «ПАССАТ»:

• ввод и анализ исходных данных. В случае, если пользователь не ввел всех необходимых для выполнения расчета данных или ввел их некорректно, программа выдает предупреждение до тех пор, пока все данные не будут заданы;
• задание дополнительных весовых нагрузок, сосредоточенных сил и моментов;
• определение расчетных толщин (в том числе от наружного давления) и допускаемых значений давления, сил и моментов;
• расчет фланцевых соединений сосудов и аппаратов от давления, внешних сил и моментов, а также температурных напряжений;
• автоматическое определение расчетных величин, таких как вес, расчетные длины, характеристики колец жесткости (как в цилиндрических обечайках, так и в седловых опорах), длины хорд окружностей и др. после задания геометрии элементов и свойств используемых материалов;
• объемное графическое отображение геометрии с возможностью редактирования цвета, как отдельных элементов, так и всей модели;
• «каркасное» и «полупрозрачное» изображение, позволяющее увидеть внутренние элементы;
• при изменении геометрических параметров или условий нагружения в элементе после предупреждения происходит автоматическое изменение в смежных элементах всей модели;
• настройка размерностей;
• выбор используемых материалов из базы данных с возможностью ее пополнения, при этом величины допускаемых напряжений, модулей упругости и т.д. подставляются и изменяются программой при изменении материала, температуры или толщины стенки автоматически;
• задание элементов из базы данных по ГОСТ (АТК) (обечайки, днища, фланцы, прокладки, шпильки фланцевых соединений, седловые опоры, опорные лапы, цилиндрические и конические опоры, сечения ребер, колец жесткости, а также балочных элементов постамента);
• расчет обечаек горизонтальных сосудов и аппаратов с произвольным количеством опор (более 2) и их расположением; построение эпюр перемещений, поперечных усилий, изгибающих моментов, запасов прочности и устойчивости;
• расчет отъемных крышек (с фланцевыми соединениями) как совместный расчет фланца и днища;
• расчет малоцикловой прочности элементов сосуда и аппарата;
• формирование, просмотр и печать полного (с промежуточными результатами вычислений) или краткого отчета по результатам расчета элементов модели;
• вывод информации о элементах, в которых не выполнены условия применения или условия прочности;
• импорт/экспорт модели в открытый формат данных (XML).

Модуль «ПАССАТ-Колонны»:

• определение периода низшей частоты колебаний аппаратов колонного типа с произвольным числом элементов, включая постамент;
• расчет усилий для аппаратов колонного типа от ветровых нагрузок и сейсмических воздействий;
• расчет на прочность и устойчивость элементов аппаратов колонного типа;
• расчет опоры типа цилиндр + конус с возможностью задания переходной (забойной) обечайки;
• автоматическое определение положения и характеристик наиболее опасного поперечного сечения опорной обечайки;
• расчет нагрузок на фундамент и постамент (при наличии) от аппарата колонного типа.

• расчет прочности и жесткости места соединения штуцера с сосудом (аппаратом);
• расчет арматурных и аппаратных фланцевых соединений от давления, внешних сил и моментов, а также температурных напряжений.

• задание параметров теплообменного элемента в едином многооконном диалоге;
• определение расчетных усилий в трубной решетке, кожухе, трубах;
• расчет трубных решеток, кожуха труб, компенсатора, расширителя, плавающей головки.

При создании модели могут быть использованы встроенные БД стандартных элементов – обечаек, днищ, фланцев, прокладок и др. Базы данных материалов и элементов являются открытыми и могут пополняться пользователем.

Преимущество ПАССАТА по сравнению с аналогичными зарубежными программами (Compress, Vessel, PV Elite и др.) заключается в ориентации на Российскую нормативную базу, меньшую цену, интуитивно понятный русскоязычный интерфейс, встроенную базу российских материалов.

Исходными данными являются тип, геометрические характеристики и материал элементов сосуда или аппарата, тип и расположение опор, вид испытаний, величины нагрузок. Выбор используемых материалов производится из базы данных, при этом величины допускаемых напряжений, модулей упругости и т.д. подставляются и изменяются программой автоматически при изменении материала, температуры или толщины стенки. База данных может корректироваться и дополняться пользователем.

Результаты расчета выдаются в виде полного отчета по элементам модели с промежуточными результатами вычислений.

Результаты расчета могут быть импортированы в формат RTF на основе пользовательского шаблона. В составе программы поставляется шаблон с оформлением по ЕСКД.

У вас есть возможность проверить несколько вариантов и выбрать наиболее эффективный, поскольку ввод исходных данных занимает немного времени.
Интерфейс программы интуитивно понятен. Освоение программы происходит быстро и не требует специального обучения.

Литература, использованная при создании программы:

1. СА 03-004-07. Расчет на прочность сосудов и аппаратов. Нормы и методы расчета на прочность. Стандарт ассоциации экспертных организаций техногенных объектов повышенной опасности «Ростехэкспертиза».
2. ГОСТ Р 52857.1-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования.
3. ГОСТ Р 52857.2-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек.
4. ГОСТ Р 52857.3-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Укрепление отверстий в обечайках и днищах при внутреннем и внешнем давлениях. Расчет на прочность обечаек и днищ при внешних статических нагрузках на штуцер.
5. ГОСТ Р 52857.4-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений.
6. ГОСТ Р 52857.5-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет обечаек и днищ от воздействия опорных нагрузок.
7. ГОСТ Р 52857.6-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность при малоцикловых нагрузках.
8. ГОСТ Р 52857.7-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Теплообменные аппараты.
9. ГОСТ Р 52857.8-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Сосуды и аппараты с рубашками.
10. ГОСТ Р 52857.9-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Определение напряжений в местах пересечений штуцеров с обечайками и днищами при воздействии давления и внешних нагрузок на штуцер.
11. ГОСТ Р 52857.10-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Сосуды и аппараты, работающие с сероводородными средами.
12. ГОСТ Р 52857.11-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Метод расчета на прочность обечаек и днищ с учетом смещения кромок сварных соединений, угловатости и некруглости обечаек.
13. ГОСТ Р 52857.12-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Требования к форме представления расчетов на прочность, выполняемых на ЭВМ.
14. ГОСТ 14249-89. Сосуды и аппараты. Нормы и методы расчета на прочность.
15. ГОСТ 25221-82. Сосуды и аппараты. Днища и крышки сферические неотбортованные. Нормы и методы расчета на прочность.
16. ГОСТ 26202-84. Сосуды и аппараты. Нормы и методы расчета на прочность обечаек и днищ от воздействия опорных нагрузок.
17. ГОСТ 24755-89. Сосуды и аппараты. Нормы и методы расчета на прочность укрепления отверстий.
18. ГОСТ 25859-83. Сосуды и аппараты стальные. Нормы и методы расчета на прочность при малоцикловых нагрузках.
19. ГОСТ Р 51273-99. Сосуды и аппараты. Нормы и методы расчета на прочность. Определение расчетных усилий для аппаратов колонного типа от ветровых нагрузок и сейсмических воздействий.
20. ГОСТ Р 51274-99. Сосуды и аппараты. Аппараты колонного типа. Нормы и методы расчета на прочность.
21. ГОСТ 25867-83. Сосуды и аппараты. Сосуды с рубашками. Нормы и методы расчета на прочность.
22. ГОСТ 30780-2002. Сосуды и аппараты стальные. Компенсаторы сильфонные и линзовые. Методы расчета на прочность.
23. ГОСТ 26159-84. Сосуды и аппараты чугунные. Нормы и методы расчета на прочность. Общие требования.
24. ГОСТ 27772-88. Прокат для строительных стальных конструкций.
25. Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок. –М.: Энергоатомиздат, 1989. –525с.
26. РД 26-14-88. Сосуды и аппараты. Нормы и методы расчета на прочность. Элементы теплообменных аппаратов.
27. РД 26-15-88. Сосуды и аппараты. Нормы и методы расчета на прочность и герметичность фланцевых соединений.
28. РД РТМ 26-01-96- 83. Крышки и днища плоские круглые с радиальными ребрами жесткости сосудов и аппаратов.
29. РД 26-02-62-98. Расчет на прочность элементов сосудов и аппаратов, работающих в коррозионно-активных сероводородосодержащих средах.
30. РД 26-02-63-87. Технические требования к конструированию и изготовлению сосудов, аппаратов и технологических блоков установок подготовки нефти и газа, работающих в средах, вызывающих сероводородное коррозионное растрескивание.
31. РД 10-249-98. Нормы и расчета на прочность стационарных котлов и трубопроводов пара и горячей воды.
32. ОСТ 26-01-64-83. Зажимы. Конструкция и размеры.
33. РД 26-01-169-89. Сосуды и аппараты. Нормы и методы расчета на прочность днищ в местах крепления опор-стоек.
34. РД 24.200.21-91. Сосуды и аппараты. Нормы и методы расчета на прочность элементов плавающих головок кожухотрубчатых теплообменных аппаратов.
35. РД 26-18-8-89. Сварные соединения приварки люков, штуцеров и муфт. Основные типы, конструктивные элементы и размеры.
36. РД 26.260.09-92. Сосуды и аппараты. Нормы и методы расчета на прочность цилиндрических обечаек и выпуклых днищ в местах присоединения штуцеров при внешних статических нагрузках.
37. РТМ 26-110-77. Расчет на прочность цилиндрических горизонтальных аппаратов, установленных на седловых опорах.
38. СА 03-003-07. Расчет на прочность и вибрацию стальных технологических трубопроводов. Стандарт ассоциации экспертных организаций техногенных объектов повышенной опасности «Ростехэкспертиза».
39. Standards of the Expansion Joint Manufactures Association, INC, 8th Edition, 2003.
40. EN 13445-3. European Standard. Unfired pressure vessels – Part 3. Issue 1 (2002-05).
41. ASME Boiler and Pressure Vessel Code. Sect.VIII, Div.1.
42. ASME VIII, Div 1, 2002.
43. ASME II, 2002.
44. WRC-107 Welding Research Council. Bulletin. «Local Stresses in Spherical and Cylindrical Shells due to External Loadings». 1979.
45. WRC-297 Welding Research Council. Bulletin. «Local Stresses in Cylindrical Shells due to External Loadings on Nozzles – Supplement to WRC Bulletin №107». 1987.
46. BS-5500: 1976 Specification for Unfired fusion welded pressure vessels. British Standards Institution.
47. WRC-368 Welding Research Council. Bulletin. «Stresses in Intersecting Cylinders subjected to Pressure». 1991. –32 p.
48. Bildy, Les M., 2000, «A Proposed Method for Finding Stress and Allowable Pressure in Cylinders with Radial Nozzles», PVP Vol. 399, ASME, New York, NY, pp. 77-82.
49. Zick, L.P., «Stresses in Large Horizontal Cylindrical Pressure Vessels on Two Saddle Supports», Welding Research Journal Supplement, September,1951.
