Mastercam X Solids
Практичность построения
Твердотельное моделирование изменяет алгоритм создания деталей. Теперь вы можете предоставить производству мощные средства проектирования изделий.- Быстрое моделирование деталей, литьевых форм и крепежных элементов используя объединенную твердотельную, поверхностную и каркасную геометрию.
- Великолепная гибкость при работе с моделями из внешних источников.
- Механическая обработка твердотельных моделей с доступом к мощным CAM функциям системы Mastercam.
- Дополнение Solids делает Mastercam настоящей системой гибридного моделирования.
- Разработан на ядре Parasolid.
Моделирование для производства
- Mastercam Solids предоставляет Вам мощные и рациональные функции твердотельного моделирования для практического проектирования.
- Быстрое создание твердотельных элементов используя привычные методы.
- Большие возможности команд revolve, extrude, loft и sweep.
- Легкое создание оболочек и тонкостенных моделей.
- Булевы операции - сложение, вычитание и вычисление объема тел.
- Быстрое и эффективное создание скруглений и фасок.
- Проектирование поверхностей твердых тел.
- Создание листовых деталей, которые могут быть представлены как тонкостенные детали или оболочка и многое другое.
- Разделение твердых тел на множество поверхностей, используя листовые тела для максимального эффекта.
- Свобода моделирования без ограничений.
- Взаимодействие гибридного моделирования между твердыми телами, поверхностями и каркасными моделями.
- Наклон граней твердотельной модели.
- Обрезка тел по поверхности или набору поверхностей.
Гибкое гибридное моделирование
Гибкость - это решающий момент для эффективного проектирования деталей и программирования. Mastercam Solids предоставляет Вам возможность смешивать и сравнивать технические приемы моделирования. Нужно добавить поверхностные или каркасные элементы к твердотельной модели? Хотите быстро добавить твердотельные элементы к сложной поверхностной модели? Сейчас это легко. Mastercam Solids дает Вам быстроту твердотельного моделирования, мощь поверхностного моделирования, и простоту каркасного моделирования. Вы выбираете правильный инструмент для правильной работы.
Точные инструменты для гибкой работы
Сшивание множества поверхностей в единое твердое тело. Функция Feature Recognition идентифицирует фаски и отверстия на импортированных твердотельных моделях и добавляет эти элементы в дерево операций проектирования.
Удаление и добавление поверхностей для легкой модификации твердотельных моделей.
Обработка твердотельных моделей стала проще
Mastercam Solids полностью интегрируется в CAD/CAM продукты Mastercam. При комбинировании с Mastercam Mill, Mastercam Solids дает вам идеальный вариант для обработки ваших твердотельных моделей. Импортируйте, создавайте и программируйте используя одинаковый и простой в использовании интерфейс с полным доступом ко всем инструментам Mastercam.
Комбинация модулей Mastercam Mill / Mastercam Solids дает вам полную ассоциативность между вашей моделью и траекторией перемещения инструмента. Сделайте быстрое изменение модели и получите обновленную траекторию одним щелчком мышки.

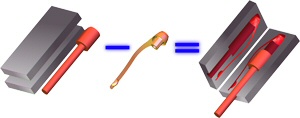

Solids дает вам свободу недоступную в других типах моделирования, например удаление вашей модели из твердого тела для получения литьевой формы.
| Mastercam Solids вместе с . . | Design | Mill Level 1 | Mill Level 2 | Mill Level 3 |
| Импорт и экспорт тел, поверхностей и каркасных моделей | v | v | v | v |
| Единый интерфейс для проектирования и программирования УП | v | v | v | |
| Полностью ассоциативная механическая 2D обработка прямо на твердотельной модели | v | v | v | |
| Полностью ассоциативная механическая обработка одиночной поверхности или грани твердотельной модели | v | v | ||
| Полностью ассоциативная механическая обработка неограниченного числа сложных тел и поверхностей или их комбинации | v |
Открытый доступ к модели
- Импорт Parasolids® , SAT и Inventor™ файлов как твердых тел, поверхностей и/или каркасной геометрии.
- С опциями STEP и Pro-E® вы можете импортировать модели как твердые тела, поверхности или каркасные элементы.
- Экспорт Parasolids® и SAT файлов.
- Открытие SolidWorks® и SolidEdge® файлов напрямую.
- Solids Manager для эффективных операций реорганизации и редактирования.
- Данные включающие объем, площадь, и центр гравитации.
- Автоматическое создание видов твердотельной модели со скрытыми линиями.
- Простановка размеров "направь-и-щелкни" легкая, как и при каркасном моделировании.
Хотите купить лицензионный Mastercam X Solids - обращайтесь по:
телефону в Харькове - (057)764-88-24
icq- 149-825-471
e-mail- info@autocads.com.ua
Наша компания осуществляет поставки лицензионных систем автоматизированного проектирования на всей территории Украины. Звоните или пишите, мы предложим оптимальное решение по лучшей цене!
