Новая версия LVMFlow CV 6.1

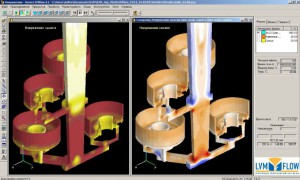

Что нового в LVMFlow CV 6.1Обновленный интерфейс во всех модулях пакета LVMFlow CV позволяет выбрать стиль интерфейса пакета и настроить рабочее окно по желаниям пользователя.
Системные установки
- Добавлены новые кнопки: Сохранить и Загрузить;
- Высвечивается путь для AppSettings;
- Теперь имеется возможность либо откорректировать текущий файл AppSettings, либо сохранить новый AppSettings файл, также можно загрузить созданный ранее файл AppSettings из другой папки.
- Возможность выключить расчет Геометрического модуля. Выберите Параметры моделирования и Расчет геометрического модуля, задайте опцию False.
- Сейчас имеется возможность для расчета напряжений после Многосеточного моделирования загрузить для расчета последнюю сетку из списка многосеточного моделирования. Установите опцию True.
3D Импорт
- Изменился порядок колонок в таблице Сборка. Теперь первая колонка это Размер и вторая колонка это Количество треугольников.
База Данных
- Введено два новых класса ювелирных сплавов: Ag-Cu и Au-Ag.
- Пользовательские данные — возможность корректировать ширину двухфазной зоны сплава. При этом создается набор данных пользователя (набор температурных точек), аналогично набору внешних данных например из JmatPro.
- Считываются данные из ATAS для калибровки и обновленные данные сохраняются в набор данных измененной двухфазной зоны.
Начальные установки
- Граничные условия на литниках — новый более удобный дизайн окна диалога для задания граничных условий на литниках, выпорах и так далее.
- Возможность учитывать образование пузырей при расчетах с газом. Выберите меню Технология и Параметры моделирования. Поставьте галочку перед Образование пузырей в появившемся окне диалога.
- Информация по Датчикам сохраняется в таблицу Информация о паспорте.
- Возможность выбрать Решатель 1 для моделирования затвердевания пока без расчета усадки, но с учетом микроструктуры. Временно Решатель 1 работает без гидродинамики и конвекции.
- Улучшенный диалог для задания Литья с поворотом.
- Показывается Площадь области для Измерителя потока , а также Площадь области при задании Цвета струи .
- Добавлены новые параметры в функцию Оптимизация параметров: Давление подпрессовки, Скорость поршня в 1-й фазе и Скорость поршня во 2-й фазе, Объемная усадка.
- Появилась возможность задавать Каналы, не имеющие выходов на границы бокса. В этом случае необходимо задать оба конца канала и при этом учитывается направление движения теплоносителя внутри канала.
Моделирование
- Возможность выключить расчет Геометрического модуля. Выберите меню Опции, Системные установки, и Расчет геометрического модуля, задайте опцию False. Это выполняется до начала моделирования.
- Расчет Сегрегации в Решатель 1.
- Расчет поля Пузыри при моделировании с учетом газа. Поле Пузыри можно найти вложенным в поля Усадка. Поле интересно для изучения при маленьких пузырях — меньше размера сетки. При больших пузырях достаточно поля Захват газа.
- Пункты меню: Опции -> Не использовать расширения видеокарты и Опции — > Не использовать память видеокарты в модулях Моделирование, Банк паспортов и Анализ напряжений заменены пунктом меню Использовать расширения видеокарты в модуле Системные установки.
- Причина почему это было сделано. Для случае если драйвера видеокарты (на компьютере пользователя) не поддерживают расширения OPEN GL, используемые в NFS. Теперь есть возможность сразу отключить использование расширений видеокарты в модуле Системные установки.
- Окно Информация о паспорте содержит информацию о датчиках.
- Для литья с поворотом можно считать Литниковую чашу мгновенно заполненной. В таком случае литниковая чаша должна быть отдельным телом из группы Расплавляемые холодильники. Задайте на литниковой чаше Литниковую точку и через очень короткое время остановите заполнение (обнулите поток), например 0.01 сек и что-то вроде этого. Задайте параметры поворота. После остановки заполнения начнет моделироваться поворот отливки.
- Новая возможность Вкл/Выкл многоцветное отображение для графиков, снятых на термопарах и измерителях потока. Графики на разных термопарах и измерителях потока будут отображаться разным цветом.
- Добавлены параметры и показ графиков в модуль Оптимизация параметров, например Объемная усадка.
Банк паспортов
- Возможность создавать Один автоотчет из нескольких файлов многосеточного моделирования.
- Объединение Multi mesh файлов в один файл при создании видео всего моделирования. Также можно создать видео файл, содержащий различные поля одного паспорта.
- Новая возможность Вкл/Выкл многоцветное отображение для графиков, снятых на термопарах и измерителях потока. Графики на разных термопарах и измерителях потока будут отображаться разным цветом.
Анализ напряжений
- Напряжения считаются во всех телах отливки и формы с учетом контакта между телами. Имеется возможность выбора Модели расчета напряжений для каждого тела, включенного в расчет.
- Если тело не включено в расчет напряжений, то для него можно задать временную зависимость Жесткости.
- Нерегулярная сетка применяется для расчета напряжений в отливке и форме. Имеется возможность увеличения ячеек сетки на форме.
- Деформированные контура всех тел отливки и формы, участвующих в расчете напряжений, высвечиваются на поле 2D Смещения с учетом заданного Коэффициента масштабирования. Для вывода контуров: включить/отключить воспользуйтесь Опции -> Рисование символов.
- Теперь есть возможность для расчета напряжений после многосеточного моделирования — загрузить для расчета последнюю сетку из списка сеток. Выберите Опции и отметьте галочкой Загружать для расчета последнюю сетку из многосеточного моделирования. В противном случае расчет напряжений будет выполняться на всех файлах из многосеточного моделирования. Но в настоящее время информация для расчета напряжений не накапливается в случае многосеточного моделирования. Расчет каждого файла начинается с нуля.
- Тензор напряжений для экспорта во внешнюю программу можно сохранить в файл узлов NODEDATA на любом этапе моделирования напряжений.
По материалам www.mkmsoft.ru.
