База данных электротехнических изделий по ГОСТ и ЕСКД для САПР AutoCAD Electrical.
База данных электротехнических изделий по ГОСТ и ЕСКД для AutoCAD Electrical значительно упрощает работу в программе и повышает скорость проектирования.
Возможности
Всем известно, что правильно разработанная, удобная для использования БД значительно упрощает работу в программе и повышает скорость проектирования, следовательно, повысит производительность специалиста любого уровня, выведет качество проектирования на новый уровень.
Данная База данных полностью локализована под требования рынка СНГ и работает под управлением AutoCAD Electrical. Информация для базы данных взята из ГОСТов и каталогов фирм-производителей СНГ от Института промышленного развития "Информэлектро", который основан в 1943 году и более 65 лет работает именно в этой области.

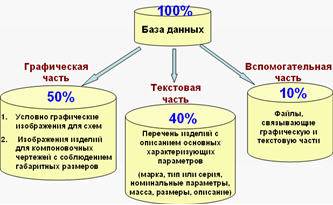

База данных состоит из следующих составляющих:
- Графическая часть - условные графические обозначения для схем и чертежей, и компоновочные образы электротехнических изделий в соответствии с ГОСТ 2.755-87, ГОСТ 21.404-85, ГОСТ 2.785-70, ГОСТ 2.727-68, ГОСТ 2.732-68, 2.730-73, ГОСТ 2.722-68, 2.756-76, МЭК 60947-4-1-2000: автоматические выключатели, неавтоматические выключатели, кнопочные выключатели, КИП и А, арматура трубопроводная, предохранители, светосигнальная аппарутура, электрические машины, контакторы , кабели, реле, пускатели;
- Текстовая часть - перечень марок и типов изделий различных производителей России и стран СНГ с основными характеризующими параметрами. Записей в БД насчитывается более 370 000;
- Вспомогательные файлы, связывающие графическую и текстовую часть.
Достоинства базы данных:
Условно графические обозначения соответствуют требованиям ГОСТ и ЕСКД.
Новая структура графических образов, интуитивно понятная пользователю. Иерархия БД разрабатывается ведущими специалистами Института промышленного развития "Информэлектро", основываясь на многолетнем опыте работы в области баз данных электротехнических изделий.
Общее меню
Группа 1. Автоматические выключатели (ГОСТ 2.755-87. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения)Группа 2. Неавтоматические выключатели (ГОСТ 2.755-87. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения)
Группа 3. Кнопочные выключатели (ГОСТ 2.755-87. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения)
Группа 4. КИП и А (ГОСТ 2.729-68. Обозначения условные графические в схемах. Приборы электроизмерительные. ГОСТ 21.404-85. Автоматизация технологических процессов)
Группа 5. Арматура трубопроводная (ГОСТ 2.785-70. Обозначения условные графические. Арматура трубопроводная. ГОСТ 21.404-85. Автоматизация технологических процессов)
Группа 6. Предохранители (ГОСТ 2.727-68 Разрядники; предохранители)
Группа 7. Светосигнальная аппарутура (ГОСТ 2.732-68. Обозначения условные графические в схемах. Источники света. ГОСТ 2.730-73. Обозначения условные графические в схемах. Приборы полупроводниковые)
Группа 8. Электрические машины (ГОСТ 2.722-68. Обозначения условные графические в схемах. Машины электрические)
Группа 9. Контакторы (ГОСТ 2.755-87. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения)
Группа 10. Кабели российских производителей
Группа 11. Реле (ГОСТ 2.756-76. Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств)
Группа 12. Пускатели (ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000). Аппаратура распределения и управления низковольтная. Часть 4-1. Электромеханические контакторы и пускатели)
Группа 13. Технологическое оборудование (ГОСТ 21.205-93. Условные обозначения санитарно-технических систем. ГОСТ 2.782-96 ЕСКД. Машины гидравлические и пневматические. ГОСТ 2.780-96 ЕСКД. Обозначения условные графические. Кондиционеры рабочей среды.)
Меню "Продукция компании EKF-Электротехника"
Группа 1. Коммутационная модульная аппаратура (в том числе УЗО и Дифференциальные автоматы)
Группа 2. Силовые автоматические выключатели
Группа 3. Контакторы и пускатели
Группа 4. Аппаратура измерения
Группа 5. Предохранители
Госты, используемые в разделе EKF-Электротехника:
ГОСТ 2.727-68 Разрядники; предохранители.
ГОСТ 2.741-68 Приборы акустические.
ГОСТ 2.756-76 Воспринимающая часть электромеханических устройств.
ГОСТ 2.729-68 Приборы электроизмерительные.
ГОСТ 2.755-87 Устройства коммутирующие и контактные соединения.
ГОСТ Р 50030.4.1-2002 Контакторы и пускатели.
ГОСТ 2.723-68 Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители.

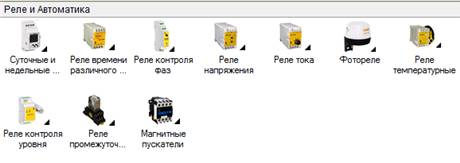

Меню "Продукция компании "Реле и Автоматика"
1. Реле времени
2. Фотореле
3. Реле промежуточные
4. Реле напряжения
5. Реле тока
6. Реле температурные
7. Реле контроля скорости
8. Реле указательные
9. Реле контроля уровня
Госты, используемые в разделе Реле и Автоматика:
- ГОСТ 2.755-87 Устройства коммутирующие и контактные соединения.
- ГОСТ 2.756-76 Воспринимающая часть электромеханических устройств.
Шаблоны и форматки листов чертежей
В Базу данных для AutoCAD Electrical включены шаблоны форматок листов чертежей. Все шаблоны выполнены на листах с размерами по ГОСТ 2.301-68 "Форматы". Основная надпись и дополнительные графы выполнены в соответствии с ГОСТ 2.104-2006 "Основные надписи".
Разработаны шаблоны главных и вторых листов форматов А0, А1, А2, А3, А4. На основе этих шаблонов пользователь может разработать свои шаблоны. Форматки заполняются в автоматизированном порядке с помощью команд AutoCAD Electrical.
Меню "Продукция компании КЭАЗ"
1. Автоматические выключатели
2. Предохранители
3. Контакторы
4. Аксессуары к контакторам
5. Пускатели
6. Тепловое реле
ГОСТы, используемые в разделе КЭАЗ:
- ГОСТ 2.755-87. Автоматические выключатели.
- ГОСТ 2.755-87. Контакторы.
- ГОСТ 2.756-76. Реле.
- ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000). Пускатели.
Меню "Технологическое оборудование"
1. Вентиляторы.
2. Насосы
3. Кондиционеры рабочей среды
ГОСТЫ, использованные в разделе Технологическое оборудование:
- ГОСТ 21.205-93. Условные обозначения санитарно-технических систем.
- ГОСТ 2.782-96 ЕСКД. Машины гидравлические и пневматические
- ГОСТ 2.780-96 ЕСКД. Обозначения условные графические. Кондиционеры рабочей среды.
Требования к системе
- Операционная система Windows XP, Windows Vista и Windows 7.
- Система автоматизированного проектирования AutoCAD Electrical 2011 или 2010.
- Свободное пространство на жестком диске 550 Мб.
Хотите купить лицензионную базу данных электротехнических изделий по ГОСТ и ЕСКД для AutoCAD Electrical - обращайтесь по:
телефону в Харькове - (057)764-88-24
e-mail- info@autocads.com.ua
Наша компания осуществляет поставки лицензионных систем автоматизированного проектирования на всей территории Украины. Звоните или пишите, мы предложим оптимальное решение по лучшей цене!
